廣州數控是發展比較迅速的國產數控系統,在我國特別是廣大南方地區有著眾多的用戶。廣州數控的主要產品有GSK系列車床、銑床、加工中心數控系統,DA98系列全數字式交流伺服驅動裝置,DY3系列混合式步進電機驅動裝置,DF3系列反應式步進電機驅動裝置,GSK SJT系列交流伺服電動機。加工中心數控系統GSK 218M是廣州數控自主研發的普及型數控系統(適配加工中心及普通銑床),采用32位高性能的CPU和超大規模可編程器件FPGA,其實時控制和硬件插補技術保證了系統}.m級精度下的高效率;可在線編輯的PLC使邏輯控制功能更加靈活強大;內置PLC實現機床的各種邏輯功能控制;梯形圖可在線編輯、上傳、下載;I/O口可擴展;標準梯形圖可適配斗笠式刀庫和機械手刀庫;手動干預返回功能使自動和手動方式靈活切換;手輪中斷和單步中斷功能可完成自動運行過程中的坐標系平移;程序再啟動功能使公休或斷刀后的斷點處啟動成為可能;背景編輯功能允許在自動運行時編輯程序;剛性攻絲和主軸跟隨方式攻絲可由參數設定;三級自動換檔功能,可由設定主軸轉速隨時切換變頻輸出電壓;具有旋轉、縮放、極坐標和多種固定循環功能。
(1)認識GSK980TD系列數控系統的接口;
(2)能夠讀懂GSK980TD系列數控系統說明書;
(3)能夠連接數控系統與外圍設備;
(4)能夠診斷和調試GSK980TD系列數控系統的故障。
(1)了解GSK980TD系列數控系統的硬件結構;
(2)理解GSK980TD系列數控系統軟、硬件的工作過程;
(3)掌握GSK980TD系列數控系統連接及調試方法。
GSK980TDb是基于GSK980TDa升級軟硬件推出的新產品,可控制5個進給軸(含C軸)、兩個模擬主軸,2 ms高速插補,0. 1 ym控制精度,顯著提高了零件加工的效率、精度和表面質量。新增L.JSR接口,支持U盤文件操作和程序運行。作為GSK980TDa的升級產品,GSK980TD6是經濟型數控車床技術升級的最佳選擇。
產品特點:
(1) X, Z, Y, 4th, 5th五軸控制,Y, 4th, 5th軸的軸名、軸型可定義;
(2) 2 ms插補周期,控制精度1 gym, 0. 1 }m可選;
(3)最高速度60 m/min(0. 1 }m時最高速度24 m/min);
(4)適配伺服主軸可實現主軸連續定位、剛性攻絲、剛性螺紋加工;
(5)內置多PI.C程序,當前運行的PI.C程序可選擇;
<6) G71指令支持凹槽外形輪廓的循環切削;
(7)支持語句式宏指令編程,支持帶參數的宏程序調用;
(8)支持公制/英制編程,具有自動對刀、自動倒角、刀具壽命管理功能;
(9)支持中文、英文、西班牙文、俄文顯示,由參數選擇;
(l0)具備USB接口,支持U盤文件操作、系統配置和軟件升級;
(11>兩路。--10 V模擬電壓輸出,支持雙主軸控制;
(12>一路電子手輪輸入,支持手持式電子手輪;
(13) 40點通用輸入/32點通用輸出。

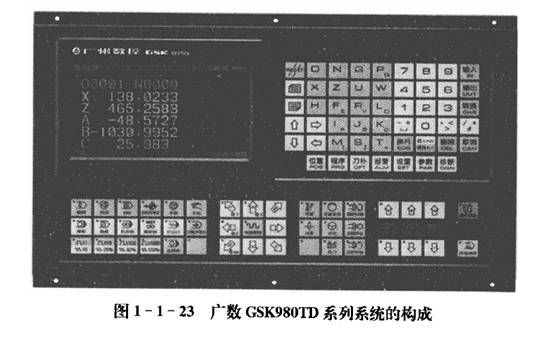

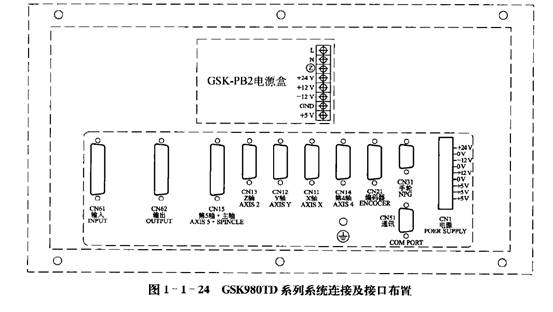

廣.數GSK980TD系列系統的構成,如圖1一1一23所示。GSK980TD系列系統連接及接口布置,如圖1一1一24所示。
