1。2Mastercam 9.1常見加工類型
1。2。1面銑
在大多數情況下,面銑是零件加工的第一道工序,通過去除毛坯上表面的雜質,獲得零件上表面比較光潔的平面。
例1-1面銑加工
操作步驟如下:
步驟一CAD建模
1)在主菜單區依次單擊“繪圖”“矩形”“一點”,彈出“繪制矩形”對話框,輸入寬度:118、高度:78,單擊“確定”,抓點方式選擇“原點(o, o>00,繪出118mmx78mm矩形。
2)單擊“F9",打開“坐標軸顯示開關”,單擊上部快捷命令圖標區圖標黝,將螢?zāi)灰暯乔袚Q到等角視角,如圖1-8所示。

加工中心請選擇 伯特利數控
步驟二面枕加工

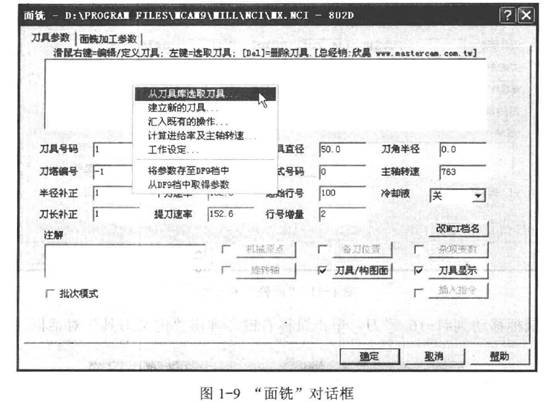

1) 在主菜單區單擊“回主功能表”,返回到主界面,單擊“刀具路徑”“面銑”“串聯”,選擇剛才繪出的矩形(高亮顯示),單擊“執行”,彈出“面銑”對話框,將鼠標移動到中間空自處,單擊鼠標右鍵選擇“從刀具庫選取刀具…”,如圖1-9所示。

鉆攻中心 請選擇 伯特利數控

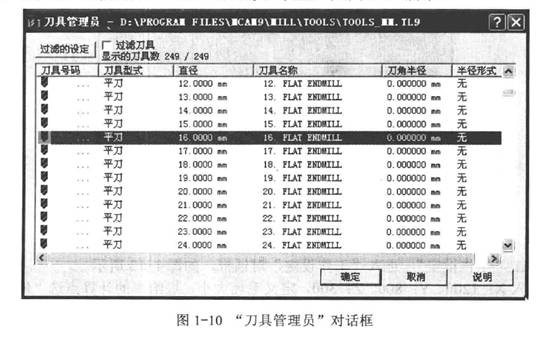

2)系統彈出圖1-10所示的“刀具管理員”對話框,不勾選“過濾刀具”,選擇“平刀”、“直徑16.0000 mm ".單擊“確定”。

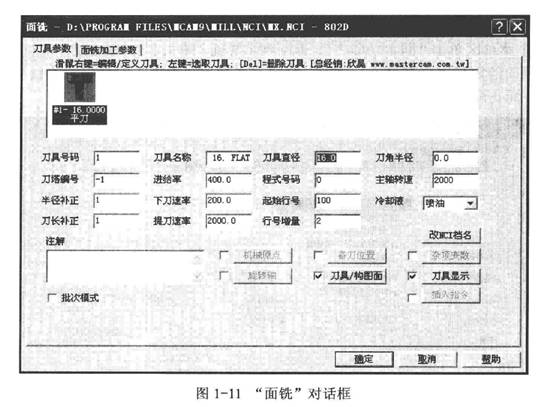

3)返回“面銑”對話框,輸入面銑刀具參數, 進給率:400.0,下刀速率:zoo.o,提刀速率:2000.0,主軸轉速:2000,冷卻液:噴油,如圖1-11所示。


高速加工中心請選擇 伯特利數控

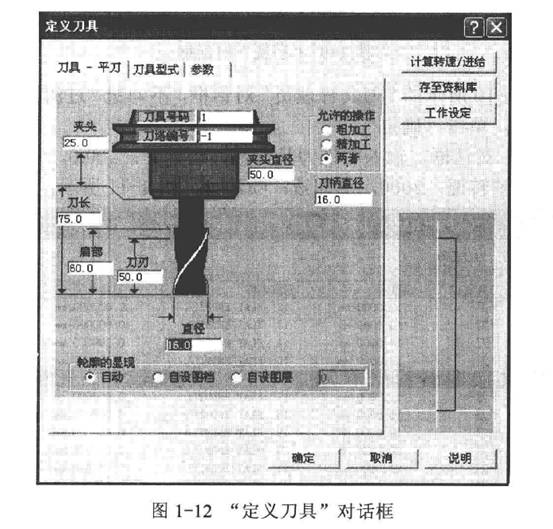

4)將鼠標移動到##1-16平刀,單擊鼠標右鍵,彈出“定義刀具”對話框,如圖1-12所示。

CNC加工中心請選擇 伯特利數控

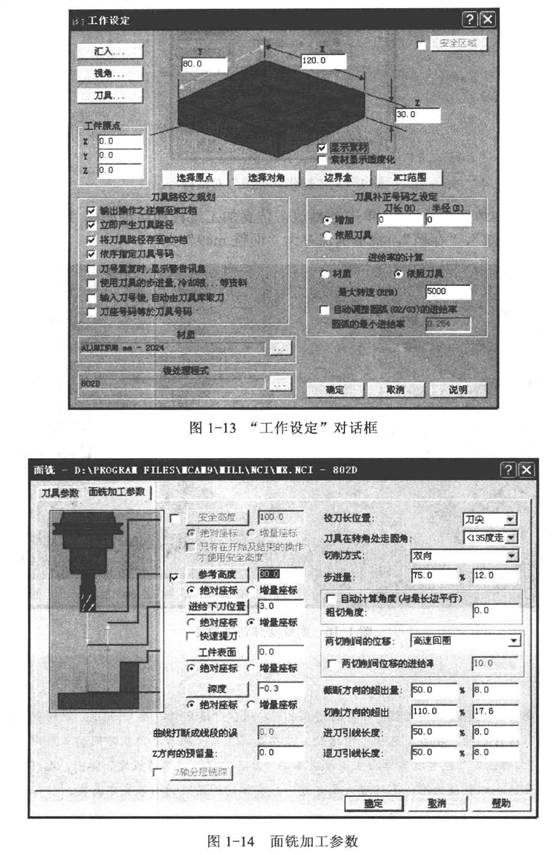

5)單擊“工作設定”,進入“工作設定”對話框,如圖1-13所示。
6)輸入X: 1200, Y: 800, Z: 300,定義毛坯大小,進給率的計算點選“依照刀具”,勾選“顯示素材”,單擊“確定”兩次,返回“面銑”對話框。
}>單擊“面銑加工參數”,進入“面銑加工參數”選項卡,設定參考高度:30.0,進給下刀位置:3.0,點選“增量坐標”,深度:-0.3,其余默認,單擊“確定”,如圖1-14所示。

數控加工中心請選擇 伯特利數控

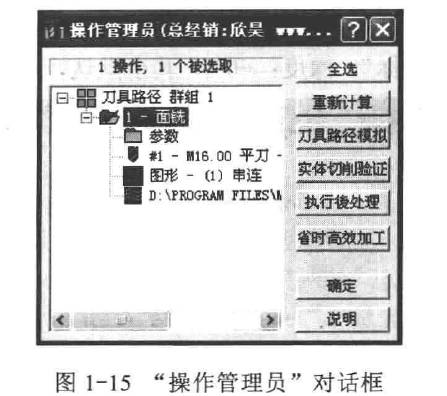

8)系統自動彈出“操作管理員”對話框,如圖1-15所示。
